Soluções de moldes fundidos em liga de alumínio para grandes volumes

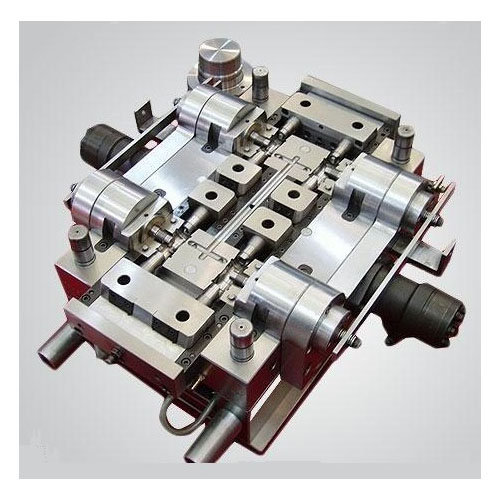

Um molde de fundição sob pressão de liga de alumínio é a ferramenta principal utilizada na produção de fundição sob pressão de liga de alumínio, responsável por funções como o enchimento do molde com metal fundido, arrefecimento, moldagem e ejeção.

Materiais do molde e tratamentos de superfície:

1. Aços para moldes: Os materiais comuns incluem aços para moldes resistentes ao calor e ao desgaste, como H13, S136 e 420. O tipo adequado deve ser selecionado com base no tipo de liga de alumínio e no volume de produção, e deve ser aplicado o tratamento térmico adequado.
2. Tratamento de superfície: Processos como nitretação, cromagem, PVD ou outros tratamentos de endurecimento de superfície são usados para melhorar a resistência ao desgaste e as propriedades antiaderentes ao alumínio, prolongar a vida útil do molde e melhorar o acabamento da superfície.
3. Tratamento térmico e têmpera: Processos precisos de tratamento térmico (têmpera, revenimento e envelhecimento) podem aumentar a dureza e a resistência do molde, reduzindo o risco de rachaduras térmicas e deformações.

Pontos-chave da estrutura e do design do molde:

1. Precisão da cavidade e do núcleo: Use ajustes de tolerância e estruturas de localização adequados para garantir a posição de fechamento do molde e a consistência da cavidade, alcançando assim uma precisão dimensional estável.
2. Projeto do sistema de resfriamento: Organize os canais de resfriamento (ou tubos de resfriamento embutidos) de maneira adequada para controlar a temperatura do molde, encurtar os ciclos de solidificação e reduzir o estresse térmico e a deformação.
3. Portas e canais: otimize os tipos e posições das portas e projete distribuidores de fluxo e recursos de transbordamento/ventilação adequados para garantir um enchimento suave do material fundido e evitar porosidade e fechamentos a frio.
4. Mecanismos de ejeção e deslizamento: Projete pinos ejetores, placas ou deslizadores de acordo com a geometria da peça para garantir uma ejeção e descarga seguras e confiáveis, reduzindo os danos à fundição.
5. Ranhuras de ventilação e ventilação: Projete canais de ventilação eficazes nas linhas de separação e locais críticos para reduzir o ar preso e marcas de queimadura.

Processos de fabricação de moldes:

1. Usinagem de precisão: use processos como fresagem CNC, EDM a fio, corte a fio de alimentação lenta, EDM por penetração e retificação para obter usinagem de alta precisão da cavidade e do núcleo.
2. Montagem e depuração: Após o tratamento térmico, monte os componentes do molde com precisão, realize inspeções de ajuste e conduza ajustes de parâmetros de moldagem de teste para garantir o fechamento, a ejeção e o movimento de separação precisos.
3. Moldagem de teste e correção: Obtenha os primeiros artigos por meio de moldagem de teste, analise os defeitos e ajuste os parâmetros de entrada, resfriamento e ejeção; execute a correção da cavidade, se necessário.

Áreas de aplicação típicas de moldes de fundição sob pressão de liga de alumínio:

1. Indústria automotiva: peças de liga de alumínio de alta resistência e alta precisão, como componentes de motor, peças de transmissão e acessórios de carroceria.
2. Componentes eletrônicos e dissipadores de calor: peças que exigem boa condutividade térmica e qualidade de superfície, como carcaças de dissipadores de calor, aletas e suportes estruturais.
3. Equipamentos industriais e carcaças: peças de alumínio de médio a grande porte, como carcaças de motores, caixas de engrenagens e gabinetes de instrumentos.
4. Produtos de consumo: painéis de eletrodomésticos, componentes decorativos e peças de liga de alumínio que exigem aparência de alta qualidade.
