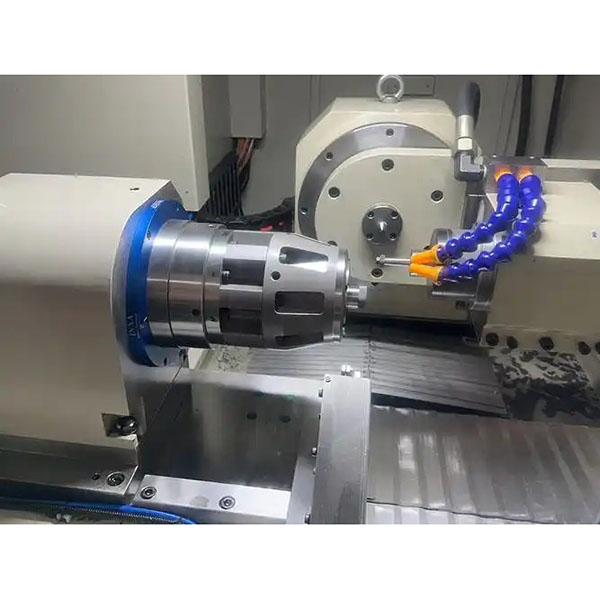

Retificação CNC para tolerâncias de precisão e acabamento fino

A retificação CNC pode abranger vários tipos, incluindo retificação cilíndrica externa, retificação interna, retificação sem centro, retificação de superfície, retificação de perfil/forma e retificação de ferramentas. É adequada para usinagem de alta precisão de materiais difíceis, como metais, cerâmicas e ligas duras.

Principais vantagens da retificação CNC:

1. Alta precisão dimensional e geométrica: rotineiramente estável em ±0,005–±0,01 mm ou melhor. O controle de circularidade, cilindricidade, planicidade e perpendicularidade é mais confiável.
2. Baixa rugosidade da superfície: a rugosidade da superfície Ra atinge normalmente 0,2–0,8 μm (dependendo do material e do rebolo), atendendo aos requisitos para rolamentos, vedações e encaixes deslizantes.
3. Estabilidade e consistência: programas CNC, velocidade constante/velocidade superficial constante e compensação do rebolo garantem a consistência do lote e reduzem a flutuação do processo.
4. Adequado para materiais difíceis de usinar: usina com confiabilidade aço endurecido, ligas duras, cerâmicas, ligas de titânio, ligas à base de níquel e outros materiais de alta dureza ou frágeis.
5. Económico e fiável: melhora a taxa de aprovação na fase final de acabamento, reduzindo os custos subsequentes de correção e retrabalho.

Materiais e tipos de peças aplicáveis para retificação CNC:

1. Materiais: aços temperados/têmperados, aço inoxidável, ligas de alumínio (requer correspondência de roda), ligas de cobre, ligas de titânio, ligas à base de níquel, ligas duras (carbonetos), cerâmicas, vitrocerâmicas, etc.
2. Peças: eixos, mangas, elementos deslizantes, contornos de moldes, ferramentas de corte e calibres, núcleos e sedes de válvulas, eixos e rotores de bombas, deslizadores de guias lineares, peças planas de precisão, etc.

Tipos de rebolos:

1. Óxido de alumínio (A/WA): peças de aço em geral e materiais de dureza média.
2. Carbureto de silício (GC): adequado para ferro fundido, metais não ferrosos e materiais frágeis.
3. Diamante (D): adequado para ligas duras (carboneto cimentado), cerâmicas e vitrocerâmicas.
4. Nitreto de boro cúbico (CBN): adequado para aços endurecidos e materiais ferrosos de alta dureza; alta eficiência e baixo desgaste.

Equipamento e configuração:

1. Equipamento: retificadoras externas/internas CNC, retificadoras sem centro CNC, retificadoras de superfície CNC, retificadoras de perfil CNC, retificadoras de ferramentas CNC. Preferência por eixo de alta rigidez, guias de precisão e sistema de refrigeração estável.
2. Tipos de ligação: vitrificada (cerâmica), resina, metal, galvanizada, etc. Escolhida de acordo com os requisitos de material e precisão.
3. Granulação e dureza do rebolo: granulação fina e dureza moderada para retificação de acabamento; granulação mais grossa e dureza mais alta para retificação de desbaste. É necessário equilibrar o autoafiamento e a retenção da forma.
4. Fixação e suporte: mandris de três/quatro garras, centros e furos centrais, suportes sem centro e rodas reguladoras. Para peças de parede fina, use fixações especiais e fixação de baixa tensão.

Configurações dos parâmetros do processo:

1. Velocidade da superfície do disco (periférica): definida de acordo com o material do disco e o material da peça, geralmente 20–45 m/s; CBN/diamante pode ser mais alta (siga as especificações de segurança do equipamento e do disco).
2. Avanço e profundidade de corte: profundidades pequenas e avanço constante para controlar o calor e a deformação. O acabamento de retificação utiliza microcortes e spark-out.
3. Arrefecimento e lubrificação: arrefecimento direcionado e suficiente para reduzir a deformação térmica e o risco de queimadura. A precisão da filtragem garante a limpeza do líquido de arrefecimento.

Referência do fluxo do processo:

1. Pré-processamento: rever desenhos e tolerâncias; confirmar o estado do tratamento térmico do material; selecionar o tipo de roda, grão e ligação; definir o refrigerante e o nível de filtragem.
2. Fixação e alinhamento: garantir a coaxialidade e a consistência da referência; para peças de eixo, garantir a precisão do furo central e o suporte rígido.
3. Retificação de desbaste e acabamento: remova a margem na retificação de desbaste e, em seguida, faça a retificação de acabamento no tamanho; para superfícies críticas, use medição de faísca de parada e compensação programada.
4. Aparelhamento e compensação: use aparelhos de diamante ou aparelhamento durante o processo para manter a forma e a nitidez do disco; programe a compensação dimensional e a compensação de desvio térmico.
5. Inspeção e rebarbação: realize verificações dimensionais e geométricas durante o processo/offline; realize uma leve rebarbação e limpeza quando necessário.

Controle de qualidade e inspeção:

1. Dimensões e geometria: use micrômetros, medidores de furo, medidores de ar, medidores de plugue/anel, testadores de circularidade e CMM para inspecionar tamanho, circularidade, planicidade, coaxialidade, etc.
2. Qualidade da superfície: usar um testador de rugosidade para Ra/Rz; inspeção microscópica para queimaduras, rachaduras e riscos.
3. Estabilidade: estabelecer estatísticas SPC, rotinas de inspeção da primeira peça/em processo/final; registrar a vida útil da roda e os ciclos de dressagem, monitorar o desvio térmico e as tendências dimensionais.
4. Rastreabilidade: forneça relatórios de inspeção, registros de lotes de materiais e tratamentos térmicos e registros de parâmetros de processo.

Cenários de aplicação comuns para retificação CNC:

1. Rolamentos e componentes de vedação: pistas, anéis, superfícies de vedação.
2. Hidráulico e pneumático: núcleos de válvulas, sedes de válvulas, peças de encaixe deslizante onde a circularidade e a rugosidade são críticas.
3. Ferramentas e medidores: faces de alívio, retificação de formas e dimensionamento de medidores.
4. Moldes e perfis de precisão: cavidades, núcleos, pilares e buchas guia, insertos e superfícies planas de precisão.
5. Aeroespacial e médico: superfícies de encaixe críticas e microcaracterísticas em materiais de alta resistência e dureza.
6. Eletrônica e semicondutores: planos de precisão, trilhos-guia e superfícies de contato do dissipador de calor.

Comparação da retificação CNC com torneamento, fresagem e diferentes tipos de retificação:

1. Torneamento e fresagem: alta eficiência e geração de formas flexíveis, mas a precisão final e a qualidade da superfície geralmente são inferiores à retificação fina; frequentemente combinadas com retificação.
2. Retificação externa/interna: usada para dimensionamento de alta precisão e controle geométrico de superfícies rotativas e furos.
3. Retificação sem centro: solução de alta eficiência e alta consistência para o processamento em lote de peças de eixo.
4. Retificação de superfícies: garante planicidade e rugosidade da superfície; adequada para superfícies de referência.
5. Retificação de perfis e ferramentas: alcança curvas/perfis complexos e geometrias precisas de ferramentas com alta precisão na formação e reafiação.
