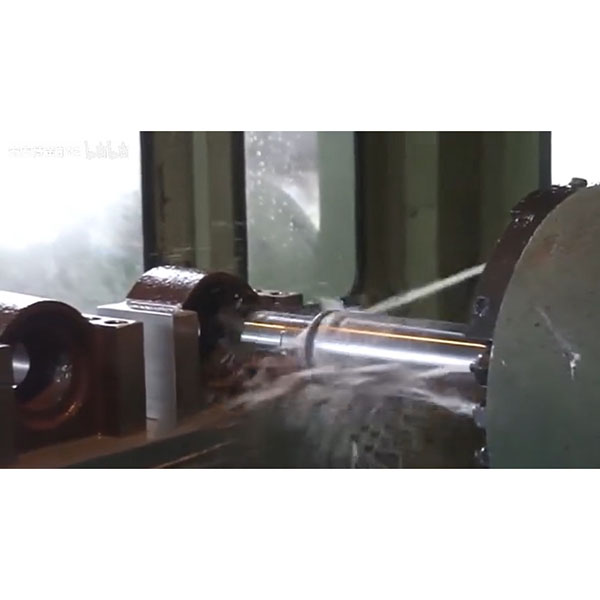

Serviços de mandrilamento CNC para furos de grande diâmetro com precisão

A mandrilagem CNC é usada principalmente para melhorar a precisão do diâmetro do furo, aumentar a coaxialidade e a precisão posicional, aumentar a circularidade e a qualidade da superfície e realizar correções geométricas em condições de grande diâmetro ou furos profundos. Em comparação com a perfuração ou alargamento simples, a mandrilagem oferece maiores vantagens para furos grandes, requisitos de alta precisão geométrica e maiores profundidades.

Peças aplicáveis e cenários típicos para a mandrilagem CNC:

1. Carcaças grandes: como caixas de engrenagens, bases de máquinas-ferramentas, carcaças de compressores, corpos de bombas, corpos de válvulas.
2. Componentes do motor e de potência: blocos de cilindros, furos de assento de rolamentos, furos de rolamentos do virabrequim.
3. Sistemas hidráulicos e pneumáticos: cilindros hidráulicos, blocos de válvulas, sistemas de furos distribuidores.
4. Moldes e gabaritos: furos de pilares guia da base do molde, furos de localização, furos de inserção de alta precisão.
5. Furos de encaixe de precisão: assentos de rolamentos, buchas com encaixes de interferência/folga, furos de pinos de localização.
6. Furos que requerem afiação posterior ou encaixe por pressão de buchas: usados como acabamento geométrico prévio.

Configurações de equipamentos e usinagem:

1. Fresadora horizontal (HBM): adequada para peças grandes e usinagem composta de furos multifacetados.
2. Centros de usinagem (verticais/horizontais): combinados com cabeçotes de mandrilamento ajustáveis para obter mandrilamento fino e usinagem de superfícies compostas.
3. Fresadoras CNC dedicadas: para furos profundos altamente estáveis ou sistemas de furos de alta coaxialidade.
4. Centros de torneamento-fresagem: utilizam ferramentas de mandrilagem excêntricas ou torres motorizadas para realizar a correção de furos e características circundantes em uma única configuração.

Sistemas de ferramentas e fixação de peças:

1. Ferramentas de mandrilamento de desbaste: alta rigidez estrutural, usadas para remover grandes sobras.
2. Cabeças de mandrilamento fino: mecanismos de ajuste radial em nível micrométrico para dimensionamento preciso.
3. Cabeças de mandrilamento balanceadas ajustáveis: reduzem a vibração excêntrica por meio de contrapesos ou ajuste automático.
4. Barras de mandrilamento amortecidas (antivibração): para usinagem de saliências longas (furos profundos) para reduzir vibrações e desvios dimensionais.
5. Ferramentas de mandrilamento combinadas: usinagem integrada para furos de várias etapas, furos escalonados e chanfros.
6. Materiais de inserção: carboneto revestido (revestimentos TiAlN, AlTiN, CVD), CBN (para aços endurecidos), PCD (para ligas Al-Si).
7. Fixação da peça: mandris de precisão, suportes hidráulicos/termorretráteis, sistemas de suportes modulares para garantir baixo desvio e estabilidade.

Fluxo de processo de referência para mandrilamento CNC:

1. Revisão do desenho: confirmar a tolerância do furo, os requisitos geométricos (coaxialidade, posição, circularidade, perpendicularidade), processos subsequentes (alargamento/bucha/honagem).
2. Estabelecimento de referência: planejar referências de fixação e sequência de usinagem; primeiro usinar referências (faces, furos) que afetam o posicionamento subsequente.
3. Pré-usinagem: perfurar ou deixar uma margem razoável em peças brutas fundidas/forjadas, normalmente uma margem total de 0,3 a 1,5 mm, dependendo do diâmetro do furo.
4. Furação grossa: remova a margem em camadas, controle a profundidade de corte e o avanço para evitar concentração de calor e rasgos na parede.
5. Furação semi-acabada (opcional): aproxima o furo do tamanho final e estabiliza a geometria para reduzir erros na furação fina.
6. Furação de acabamento: pequena profundidade de corte e avanço constante; use o microajuste da ferramenta e a compensação do programa para atingir o tamanho final.
7. Medição durante o processo: use sondas de contato ou medição externa (micrômetros internos, medidores de ar) para verificar o tamanho e a posição; aplique a compensação da ferramenta quando necessário.
8. Operações secundárias (opcionais): alargamento, afiação, polimento, encaixe de buchas ou rosqueamento.
9. Limpeza e rebarbação: remova cavacos e rebarbas dentro do furo para garantir a qualidade do encaixe.
10. Inspeção final e registros: registre as dimensões, a precisão geométrica e a condição da superfície no sistema de rastreabilidade da qualidade.

Parâmetros-chave do processo para mandrilamento CNC:

1. Velocidade do fuso: com base no diâmetro do furo e no material da ferramenta; a mandrilagem grossa geralmente usa velocidades baixas a médias, enquanto a mandrilagem fina usa velocidades adequadamente mais altas para um melhor acabamento (por exemplo, centenas a milhares de rpm, dependendo do diâmetro).
2. Velocidade de avanço: mais alta para mandrilamento de desbaste (por exemplo, 0,1 a 0,3 mm/rev), mais baixa para mandrilamento de acabamento (por exemplo, 0,02 a 0,12 mm/rev).
3. Profundidade de corte por passagem: mandrilamento de desbaste 0,5 mm a 2,0 mm; mandrilamento de acabamento normalmente 0,05 mm a 0,25 mm por passagem.
4. Resfriamento: resfriamento de alta pressão ou direcionado para evacuação de cavacos e controle de temperatura; garanta a remoção suave de cavacos para alumínio e materiais pegajosos.
5. Controle de excentricidade da ferramenta: verifique a excentricidade radial antes da mandrilagem fina (requisito comum ≤0,01 mm, mais rigoroso de acordo com a tolerância).
6. Estratégia antivibração: reduza o avanço e a profundidade para saliências longas; use barras de mandrilamento amortecidas e relações de saliência razoáveis (normalmente, saliências ≤6D são mais fáceis de controlar).

Controle de qualidade e inspeção:

1. Inspeção dimensional: micrômetros internos, medidores de ar e CMM para amostragem e inspeção final de furos críticos.
2. Inspeção geométrica: coaxialidade, circularidade, perpendicularidade usando testadores de circularidade, CMM ou sistemas de medição rotacional.
3. Qualidade da superfície: medir Ra/Rz com um testador de rugosidade; verificar se há marcas de queimadura, marcas de ferramentas e padrões de vibração nas paredes do furo.
4. SPC e registro de dados: acompanhe as tendências dimensionais e as curvas de desgaste da ferramenta na produção em massa para antecipar a compensação.
5. Documentos de rastreabilidade: arquivar lotes de materiais e tratamentos térmicos, parâmetros de usinagem e relatórios de medição.

Comparação da mandrilagem CNC com outros processos de perfuração:

1. Furação: alta eficiência para criar furos, mas limitada em correção de posição e precisão geométrica; frequentemente usada antes da mandrilagem.
2. Alargamento: melhora o tamanho e a superfície, mas tem fraca capacidade de correção de posição; comumente usado para acabamento após a mandrilagem.
3. Mandrilamento: concentra-se na correção geométrica e no dimensionamento de alta precisão; adequado para furos grandes e requisitos de alta precisão geométrica.
4. Aperfeiçoamento: alcança rugosidade muito baixa e correção geométrica menor, frequentemente realizado após a mandrilagem.
5. Polimento (fortalecimento da superfície do furo): melhora o endurecimento e o acabamento da superfície; requer geometria estável do furo previamente.

Exemplos de aplicações industriais para mandrilamento CNC:

1. Máquinas de construção e equipamentos pesados: bases grandes, furos de alinhamento de carcaças e furos de assentos de rolamentos.
2. Energia e química: corpos de bombas, carcaças de compressores, sistemas de furos de corpos de válvulas.
3. Fabricação automotiva e de motores: furos de rolamentos principais em blocos de cilindros, assentos de rolamentos de eixo de comando.
4. Aeroespacial: correção geométrica de peças estruturais de alta precisão e furos de mecanismos.
5. Moldes e ferramentas de precisão: furos de pilares guia, furos de localização e pré-furos para canais de resfriamento.
6. Sistemas hidráulicos: blocos de válvulas, furos de passagem de óleo, furos de pré-precisão para furos de intersecção multifacetados.
