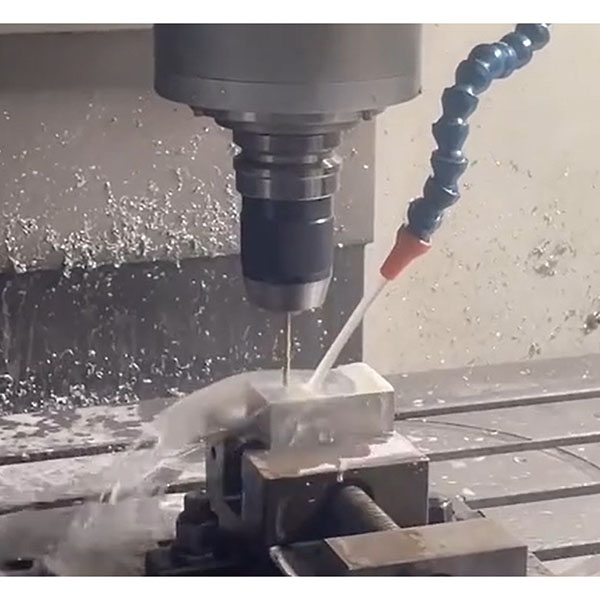

Serviços de perfuração CNC para furos de precisão e exatidão

A perfuração CNC é adequada para furos passantes, furos cegos, furos profundos, furos escalonados, furos escareados (com face plana),
furos chanfrados e furos com raiz roscada (rosqueados), abrangendo vários tipos de furos. Em comparação com a usinagem manual ou
furadeiras comuns, a perfuração CNC oferece alta precisão posicional, boa repetibilidade, parâmetros de processo rastreáveis
e forte consistência de lote. É uma operação importante que precede o mandrilamento, alargamento,
rosqueamento e posicionamento de montagem subsequentes.

Principais vantagens da perfuração CNC

1. Alta precisão e repetibilidade da posição do furo: o posicionamento por controle numérico e a interpolação multieixos reduzem
   o erro cumulativo, tornando-o ideal para sistemas de furos e matrizes de furos.
2. Automação e eficiência: usinagem em lote de múltiplos furos, troca automática de ferramentas via magazine de ferramentas e programas macro de ciclo
   melhoram a produtividade.
3. Capacidade para vários tipos de furos: furos rasos, furos profundos, furos de raiz de rosca, furos escalonados, furos escareados
   e furos de pré-alargamento (preparatórios).
4. Boa ligação com acabamento subsequente: estabelece dados geométricos iniciais para mandrilamento, alargamento, afiação,
   rosqueamento e prensagem de mangas.
5. Materiais usináveis: aço carbono, aço liga, ferro fundido, aço inoxidável, ligas de alumínio, ligas de cobre,
   ligas à base de níquel, ligas de titânio, plásticos de engenharia, etc.
6. Rastreabilidade de dados: Parâmetros, vida útil da ferramenta e resultados do lote podem ser registrados para controle de qualidade e análise SPC
   .

Cenários típicos de aplicação para perfuração CNC

1. Componentes mecânicos: Orifícios passantes de flange, orifícios de acoplamento, orifícios de localização, orifícios de passagem de óleo.
2. Fabricação de moldes: Furos de canal de resfriamento, furos de pino ejetor, furos de pré-perfuração de pilares guia, furos de raiz de inserção roscada
   .
3. Sistemas automotivos e de energia: Furos de alojamento, furos de montagem de suportes, furos de acessórios do motor.
4. Eletrônica e instrumentos: Furos de ventilação (dissipação de calor), furos de montagem, conjuntos de pequenos furos de precisão.
5. Aeroespacial e médico: Furos em peças estruturais de liga de alta resistência, furos de montagem de precisão.
6. Hidráulica e pneumática: Pré-perfuração para corpos de válvulas e orifícios de passagem de óleo em coletores.

Tipos e características dos furos

1. Furos passantes, furos cegos: Formação de furos retos padrão.
2. Orifícios profundos: Grande relação comprimento/diâmetro (L/D); podem utilizar estratégias de perfuração por etapas ou perfuração com broca de grande diâmetro.
3. Furos escalonados, furos compostos: diâmetros segmentados para ajustes e acomodação de fixadores.
4. Furos escareados, escareamento mais chanfro: Para encaixe da cabeça do parafuso e aparência nivelada.
5. Furos de raiz de rosca (rosqueamento): Diâmetro e profundidade controlados para garantir a qualidade da rosca no rosqueamento subsequente.
6. Furos cônicos, furos alargados (pré-alargados): Características preparatórias para posicionamento, vedação ou ajustes por interferência.
7. Furos de localização, furos de referência: referências para fixação subsequente ou usinagem de precisão.

Tipos de equipamentos

1. Centro de usinagem vertical: alta flexibilidade, adequado para peças pequenas a médias de grande variedade.
2. Centro de usinagem horizontal: mesa rotativa permite usinagem de furos multifacetados e controle coaxial de sistemas de furos.
3. Máquina CNC com pórtico: Usinagem de múltiplos furos em placas grandes e peças estruturais.
4. Máquina de perfuração CNC especializada: Matrizes de furos em lote de alta eficiência e usinagem de furos pequenos em alta velocidade.
5. Máquina composta de torneamento e fresagem: Conclui furos radiais, laterais e roscados em peças rotativas em uma única configuração.
6. Máquinas de perfuração com broca de canhão e furos profundos: Adequadas para furos profundos extra longos, passagens de óleo e requisitos de alta retidão.
   Ferramentas e sistemas de fixação:

Sistemas de ferramentas e fixação

1. Brocas helicoidais (HSS, metal duro, revestimentos como TiAlN, AlCrN, DLC): Criação geral de furos.
2. Brocas de metal duro sólido, brocas para furos profundos: Estrutura de guia longa para evacuação estável de cavacos.
3. Brocas de inserção indexáveis: Furos grandes, alta eficiência e menor custo por peça.
4. Brocas escalonadas, brocas combinadas: Formam segmentos de vários diâmetros em uma única passagem, reduzindo as trocas de ferramentas.
5. Brocas de ponto, brocas de centro: Evitam o desvio de brocas maiores e melhoram a precisão posicional.
6. Ferramentas de mandrilamento, ferramentas de alargamento de furos (como corretivas/pré-acabamento): ajustam o diâmetro após a perfuração.
7. Pré-alargadores antes da rosca, ferramentas de chanfro: preparam entradas para roscas e ajustam furos.
8. Porta-ferramentas e fixação: Porta-ferramentas BT/HSK, encaixe por contração, porta-ferramentas hidráulicos reduzem o desvio radial. Porta-ferramentas com refrigeração interna
   melhoram a evacuação de cavacos e a vida útil da ferramenta em furos profundos.

Fluxo de processo de referência para perfuração CNC

1. Revisão técnica: Confirme o diâmetro, tolerância, profundidade, requisitos de posicionamento/coaxialidade, material e dureza,
   operações subsequentes.
2. Seleção de referência e fixação: Escolha superfícies/furos de localização estáveis. Para sistemas de furos multifacetados, planeje a sequência
   para reduzir o erro cumulativo.
3. Programação e configuração de parâmetros: velocidade do fuso, avanço, profundidade de corte, estratégia de perfuração por etapas (peck), método de resfriamento
   .
4. Centralização e pré-furação: Broca de centralização/broca de ponto para evitar o deslizamento e a derivação de brocas de grande diâmetro.
5. Furação de desbaste: Use brocas com geometria e design de ranhura adequados; controle a forma do cavaco (segmento ou enrolado) para
   evacuação.
6. Estratégia para furos profundos (se necessário): Retirada peck mais refrigerante interno de alta pressão para evitar enrolamento de cavacos longos
   e danos térmicos.
7. Preparação para acabamento: Deixe uma margem adequada, dependendo se o furamento ou alargamento será feito em seguida (por exemplo, margem de alargamento
   de 0,1 a 0,3 mm; margem de furamento de acordo com a precisão final exigida).
8. Alargamento do furo, semifinamento (opcional): Melhore a circularidade e aproxime-se do tamanho final.
9. Rosqueamento do furo raiz, rebaixamento, chanfro: Processar de acordo com as normas de rosca e especificações de fixação.
10. Medição durante o processo (opcional): Sonda de contato ou medidores manuais para verificar as posições e profundidades dos furos principais.
11. Remoção de rebarbas e limpeza: Remova rebarbas nas bordas e resíduos dos furos transversais para garantir a montagem e a passagem de fluidos.
12. Inspeção final e registro: arquivar tamanho, precisão posicional, profundidade e condição da superfície.

Referências dos parâmetros-chave do processo para perfuração CNC

1. Velocidade do eixo: Com base no material e no diâmetro da broca (o alumínio permite RPM mais altas; materiais endurecidos precisam de velocidade reduzida
   e seleção de carboneto).
2. Taxa de avanço: ajuste de acordo com o diâmetro do furo e o material da ferramenta. O avanço excessivo causa lascas ou paredes ásperas; um avanço muito baixo
   aumenta o aquecimento por atrito.
3. Profundidade de perfuração: Para furos profundos ou materiais pegajosos, controle o incremento de avanço único para a evacuação de lascas (por exemplo, cada
   perfuração de 1 a 3 vezes o diâmetro da broca ou por etapas de acordo com a profundidade).
4. Método de resfriamento: Externo mais interno; refrigerante interno de alta pressão preferível para furos profundos. Evite
   adesão e queima em ligas inoxidáveis e à base de níquel.
5. Desvio da ferramenta: Controle o desvio radial ≤ 0,02 mm (pode ser mais rigoroso antes do acabamento de precisão).
6. Monitoramento da vida útil da ferramenta: Registre o número de furos ou o tempo de corte. Substitua quando o diâmetro estiver fora da tolerância,
   aparecerem riscos na superfície ou os cavacos ficarem azuis/pretos.

Comparação da perfuração CNC com outros processos de perfuração

1. Furação: Primeiro, criação rápida de furos; econômico e eficiente. Precisão posicional e de forma influenciada pela rigidez e orientação da ferramenta
   .
2. Mandrilamento: corrige a coaxialidade/posição e a precisão do diâmetro em furos existentes; adequado para furos grandes ou tolerâncias de forma restritas
   .
3. Alargamento: melhora o tamanho do diâmetro e o acabamento da superfície; capacidade limitada para corrigir a posição; normalmente segue a
   furação ou mandrilagem.
4. Rosqueamento: produz roscas internas em um furo raiz preparado; requer diâmetro e profundidade precisos do furo.
5. Afiação, polimento (laminação): Melhora ainda mais a rugosidade da superfície e a microgeometria (usado para furos de alta precisão
   ).
6. EDM, microfuração a laser: Complementa a perfuração para furos extremamente pequenos ou materiais difíceis de usinar.

Desafios comuns e pontos de controle

1. Dificuldade de evacuação de cavacos: Furos profundos, materiais pegajosos (aço inoxidável, alumínio) precisam de
   refrigerante interno de alta pressão e estratégias de peck.
2. Desvio da broca, desvio da posição do furo: Use brocas centrais e brocas curtas e, em seguida, faça a transição para brocas mais longas. Garanta a
   rigidez da fixação e monitore o desgaste da ferramenta.
3. Rebarbas na parede do furo e acabamento superficial ruim: otimize o avanço e a velocidade; use ferramentas revestidas afiadas e execute a
   rebarga oportuna.
4. Desgaste e lascamento da ferramenta: estabeleça limites de vida útil, monitore as tendências de cor e diâmetro dos cavacos. Para materiais duros,
   priorize brocas de carboneto de grão fino ou com refrigeração interna.
5. Efeitos térmicos e expansão: monitore o desvio dimensional durante a produção contínua em lote e aplique pequenos ajustes de compensação da ferramenta
   .
