Usinagem CNC de cerâmicas de alumina para aplicações exigentes

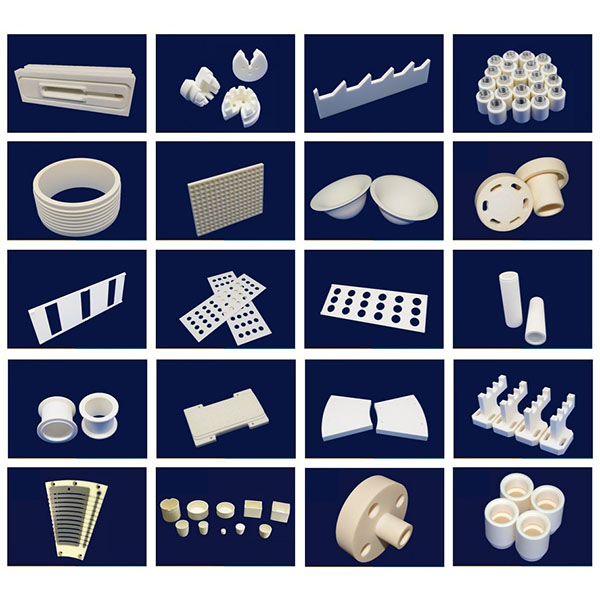

Os produtos cerâmicos de alumina usinados por CNC são amplamente utilizados em áreas como isolamento elétrico, componentes de vedação, revestimentos resistentes ao desgaste, suportes de sensores, sedes de válvulas e peças estruturais de alta temperatura.

Principais vantagens da usinagem CNC de cerâmica de alumina:

1. Ampla experiência na usinagem de alumina, com familiaridade com as características de fratura do material e evacuação de cavacos, reduzindo as taxas de defeitos de processamento.
2. Controle dimensional e geométrico preciso, atendendo a requisitos de precisão em nível de mícron ou superior (dependendo da geometria e do material).
3. Ferramentas de diamante e processos de retificação/polimento ultrafino para garantir baixa rugosidade e boa forma geométrica dos furos internos e superfícies de contato.
4. Soluções profissionais de fixação, controle de temperatura e controle de vibração para reduzir o estresse de usinagem e o risco de deformação em peças de paredes finas.
5. Sistemas completos de gestão da qualidade e testes funcionais para apoiar a validação de protótipos e a entrega consistente de lotes.

Equipamentos e ferramentas:

1. Máquinas: Tornos CNC de alta rigidez, centros de usinagem de três e cinco eixos, retificadoras cilíndricas internas/externas, máquinas compostas de torneamento e retificação e fusos de ultraprecisão para acomodar a usinagem multieixos de perfis externos, furos internos, faces finais e cavidades complexas.
2. Ferramentas e consumíveis: Ferramentas de torneamento diamantadas, fresas diamantadas, rebolos diamantados, ferramentas PCD e ferramentas com revestimento ultra-rígido, combinadas com abrasivos ultrafinos e consumíveis de polimento; as geometrias das ferramentas e os parâmetros de corte/retificação são otimizados para diferentes graus de alumina.
3. Sistemas auxiliares: Controlo de temperatura e dispositivos termostáticos, dispositivos de supressão de vibrações, arrefecimento de pressão ultra-alta com filtragem de partículas, medição online e sistemas automatizados de carga/descarga para melhorar a estabilidade da usinagem e a consistência dos lotes.

Principais métodos de usinagem para usinagem CNC de cerâmicas de alumina:

1. Torneamento e mandrilamento de precisão: estabelecer referências externas e internas, realizar operações de desbaste e semiacabamento e controlar a concentricidade e as dimensões axiais.
2. Retificação e afiação com diamante: Use passagens de desbaste, acabamento e afiação para obter tolerâncias internas rigorosas e baixa rugosidade superficial, adequadas para encaixes de rolamentos e interfaces de vedação.
3. Usinagem assistida por vibração ultrassônica (USM): aplique vibração ultrassônica em características de paredes finas, delgadas ou complexas para reduzir as forças de corte e suprimir a propagação de trincas.
4. EDM e microusinagem de corte: corte com precisão geometrias locais que são difíceis de usinar diretamente, como cavidades internas complexas, furos cegos e ranhuras de localização.
5. Polimento e polimento químico-mecânico (CMP): Produza superfícies com acabamento espelhado em faces de vedação e superfícies de encaixe críticas para reduzir o atrito e minimizar o aprisionamento de partículas.

Resfriamento, evacuação de cavacos e projeto de fixação:

1. Estratégias de resfriamento: use resfriamento controlado e lubrificantes altamente filtrados e, quando necessário, combine com circulação de refrigerante e fixações com temperatura controlada para evitar superaquecimento local, tensão térmica ou desvio dimensional.
2. Evacuação e limpeza de cavacos: Otimize os percursos da ferramenta e os canais de cavacos e use limpeza ultrassônica e de alta pressão, remoção de cavacos a vácuo e sopro de ar para evitar que as partículas se incrustem nas superfícies usinadas e afetem a precisão do encaixe.
3. Soluções de fixação: Mandris personalizados, suportes concêntricos e fixações de suporte multiponto usando designs de localização elástica e dispersão de tensão para reduzir as concentrações de tensão induzidas pela fixação e evitar a deformação de peças de paredes finas.

Materiais usináveis e aplicações típicas:

1. Materiais: Várias cerâmicas de alumina (Al2O3 de diferentes graus e sistemas modificados), cerâmicas compostas à base de alumina e cerâmicas de alumina revestidas.
2. Aplicações típicas: Componentes de isolamento elétrico e eletrônico, buchas e revestimentos cerâmicos, anéis de vedação e sedes de válvulas, revestimentos resistentes ao desgaste, estruturas de suporte de sensores, componentes de bombas e controle de fluidos, peças médicas e ópticas, etc.

Recomendações de projeto e notas de fabricação:

1. Espessura da parede e relação comprimento/diâmetro: Evite paredes excessivamente finas ou relações comprimento/diâmetro excessivamente grandes. Mantenha áreas de fixação ou adicione nervuras de reforço no projeto quando necessário para melhorar a capacidade de fabricação e a resistência final da peça.
2. Chanfros e filetes: Forneça chanfros ou filetes apropriados nas entradas dos furos, faces finais e bordas de montagem para reduzir a concentração de tensão e facilitar a passagem da ferramenta e a montagem.
3. Tolerâncias e margens de usinagem: Especifique claramente as margens de desbaste e acabamento e as tolerâncias de montagem nos desenhos; reserve material nas superfícies de encaixe críticas para o esmerilhamento final e o teste de encaixe.
4. Sinterização e variação dimensional: Considere os desvios dimensionais e as tensões residuais após a sinterização da alumina; quando necessário, reserve tolerância de usinagem ou aplique estratégias de compensação no processo.

Precisão de usinagem e qualidade da superfície:

1. Precisão dimensional e geométrica: Por meio de usinagem em etapas, medição e correção online, o diâmetro externo, o diâmetro interno, a concentricidade e o paralelismo da face final podem ser rigorosamente controlados para atender aos requisitos de ajuste de alta precisão.
2. Rugosidade da superfície: Combinando processos de retificação, afiação e polimento, é possível obter superfícies com baixo Ra em furos internos e faces de contato para melhorar a suavidade de funcionamento e a vida útil.
3. Controle de defeitos: Minimize rachaduras, lascas e inclusões otimizando os parâmetros do processo, alívio de tensão em etapas e inspeções microscópicas ou não destrutivas necessárias (por exemplo, microscopia óptica, X/CT).
