Usinagem CNC de flanges cerâmicas para vedação confiável

Com máquinas-ferramentas especializadas, ferramentas diamantadas e processos maduros, conseguimos uma conformação precisa, vedação confiável e resistência à corrosão e ao desgaste a longo prazo, adaptadas à alta dureza e fragilidade da cerâmica, tornando nossas soluções adequadas para os requisitos de conexão de tubulações e equipamentos em processamento químico, farmacêutico, petróleo, semicondutores, processamento de alimentos e condições de serviço de alta temperatura e altamente corrosivas.

Equipamentos e ferramentas:

1. Máquinas e rigidez: Equipadas com fresadoras CNC de cinco e três eixos de alta rigidez, centros de torneamento e fresagem de precisão, retificadoras cilíndricas externas e equipamentos especializados de microusinagem para atender aos requisitos de precisão de posicionamento e repetibilidade para localização de furos de parafusos, planicidade da face do flange e concentricidade.
2. Ferramentas e consumíveis: Utilização de fresas de diamante, ferramentas de torneamento de diamante, rebolos de diamante e ferramentas com revestimento ultra-duro, e otimização da geometria da ferramenta e dos parâmetros de corte/retificação para materiais cerâmicos, a fim de reduzir os riscos de lascas e rachaduras.
3. Equipamentos auxiliares: Eixos de alta precisão, sistemas de balanceamento dinâmico, unidades de refrigeração e filtragem de ultra-alta pressão, sistemas de supressão de vibração e acessórios dedicados para garantir a estabilidade da usinagem e a integridade da superfície.

Principais métodos de usinagem para usinagem CNC de flanges cerâmicos:

1. Fresagem e perfuração de precisão: Usadas para usinar o perfil do flange, o padrão dos orifícios dos parafusos e as superfícies de encaixe; a articulação de cinco eixos pode completar o posicionamento complexo e a usinagem dos orifícios em uma única configuração.
2. Retificação cilíndrica externa, face/extremidade e superfície: usada para melhorar a planicidade da face do flange e controlar as tolerâncias de espessura do flange para atender aos requisitos de vedação e acoplamento.
3. Retificação e polimento com diamante: realiza retificação e polimento finos das superfícies de vedação e contato para reduzir a rugosidade da superfície e melhorar o desempenho da vedação.
4. Usinagem assistida por vibração ultrassônica (USM): Reduz as forças de corte, limita a propagação de trincas e melhora a integridade das bordas em estruturas de paredes finas ou altamente frágeis.
5. Usinagem de microfuros e furos profundos: Obtenha alta precisão em furos passantes, furos de localização e ranhuras de guia por meio de microperfuração, processos de guia de furos profundos ou fixações especiais.

Resfriamento, evacuação de cavacos e fixação:

1. Estratégias de resfriamento: use resfriamento controlado e lubrificantes filtrados para reduzir o acúmulo de calor local e evitar trincas ou desvios dimensionais/de forma causados por tensão térmica.
2. Evacuação e limpeza de cavacos: projete trajetórias de ferramentas e canais de evacuação de cavacos adequados, combinados com processos de limpeza ultrassônica e de alta pressão para evitar que detritos de retificação se incrustem em superfícies de vedação ou furos de parafusos, garantindo a confiabilidade da montagem.
3. Soluções de fixação: Fixações rígidas ou flexíveis personalizadas, dispositivos de localização concêntricos e estruturas de suporte multiponto para garantir a estabilidade e evitar a deformação de flanges de parede fina ou irregulares durante a usinagem.

Materiais usináveis e aplicações típicas:

1. Materiais típicos: Alumina densa (Al2O3), nitreto de silício (Si3N4), carboneto de silício (SiC), nitreto de alumínio (AlN) e materiais cerâmicos compostos funcionais.

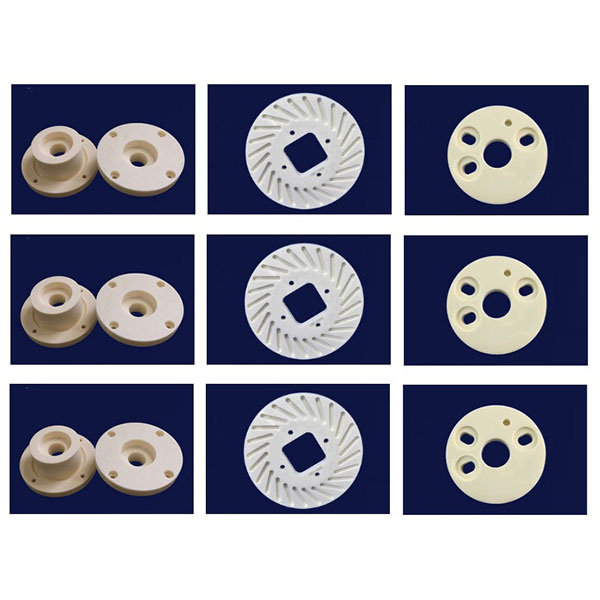

2. Aplicações típicas: Flanges cerâmicas resistentes à corrosão e ao desgaste, conexões de tubulações químicas e farmacêuticas, acoplamentos de processos semicondutores, interfaces de vedação de alta temperatura e flanges sanitárias.
