Usinagem CNC de bombas cerâmicas para uso médico de precisão

Com maquinário especializado, ferramentas diamantadas e fluxos de processo maduros, podemos fornecer soluções de componentes de bombas cerâmicas resistentes à corrosão e ao desgaste, com excelente desempenho de vedação para aplicações como processamento químico, farmacêutico, petróleo, semicondutores, alimentos e transferência de meios corrosivos de alta temperatura.

Equipamentos e ferramentas:

1. Máquinas e rigidez: Utilizamos fresadoras CNC de cinco e três eixos de alta rigidez, retificadoras cilíndricas externas de precisão e equipamentos especializados de microusinagem para atender aos requisitos de precisão de posicionamento e repetibilidade para canais de fluxo complexos e usinagem multifacetada.
2. Ferramentas e consumíveis: Utilizando fresas de diamante, ferramentas de torneamento de diamante, rebolos de diamante e ferramentas com revestimento ultra-duro, otimizamos a geometria da ferramenta e os parâmetros de corte para a dureza dos materiais cerâmicos, a fim de reduzir lascas e rachaduras.
3. Equipamentos auxiliares: Eixos de alta precisão, sistemas de refrigeração e filtragem de ultra-alta pressão, dispositivos de supressão de vibração e acessórios de precisão para garantir a estabilidade da usinagem e a integridade da superfície.

Principais métodos de usinagem para usinagem CNC de bombas cerâmicas:

1. Fresagem e escultura de precisão: Usadas para formar formas externas complexas, canais de fluxo, perfis de pás de impulsores e flanges de conexão, empregando articulação de cinco eixos para completar geometrias complexas em uma única configuração.
2. Esmerilhamento e polimento: processos de esmerilhamento com diamante e polimento mecânico são usados para melhorar o acabamento e a precisão geométrica das superfícies de vedação e das superfícies de apoio.
3. Usinagem assistida por vibração ultrassônica (USM): reduz as forças de corte, limita a propagação de trincas e melhora a qualidade da superfície em materiais cerâmicos frágeis; adequado para estruturas delgadas ou de paredes finas.
4. Usinagem de microporos e cavidades internas: A usinagem de alta precisão de portas de entrada/saída, orifícios de pulverização e passagens de fluxo internas é obtida por meio de microperfuração, microesmerilhamento ou processos guiados especiais.
5. Polimento químico-mecânico (CMP) e retificação de precisão: Usado para obter faces de vedação com acabamento espelhado ou superfícies de contato com baixos coeficientes de atrito para atender aos requisitos de vedação de fluidos e baixo desgaste.

Arrefecimento, evacuação de cavacos e fixação:

1. Estratégias de resfriamento: use resfriamento controlado e lubrificantes filtrados para reduzir o acúmulo de calor local e evitar rachaduras ou desvios dimensionais causados por tensão térmica.
2. Evacuação de cavacos e limpeza: projete caminhos dedicados para evacuação de cavacos e procedimentos de limpeza eficientes para evitar que partículas abrasivas ou detritos se incrustem nas superfícies de vedação e nos canais de fluxo, garantindo a integridade da montagem.
3. Soluções de fixação: Fixações rígidas e flexíveis personalizadas, dispositivos de localização concêntricos e suportes multipontos para garantir que peças de paredes finas e formas complexas não se deformem durante a usinagem.

Materiais usináveis e aplicações típicas:

1. Materiais típicos: alumina densa (Al2O3), nitreto de silício (Si3N4), carboneto de silício (SiC), nitreto de alumínio (AlN) e materiais compósitos cerâmicos funcionais.

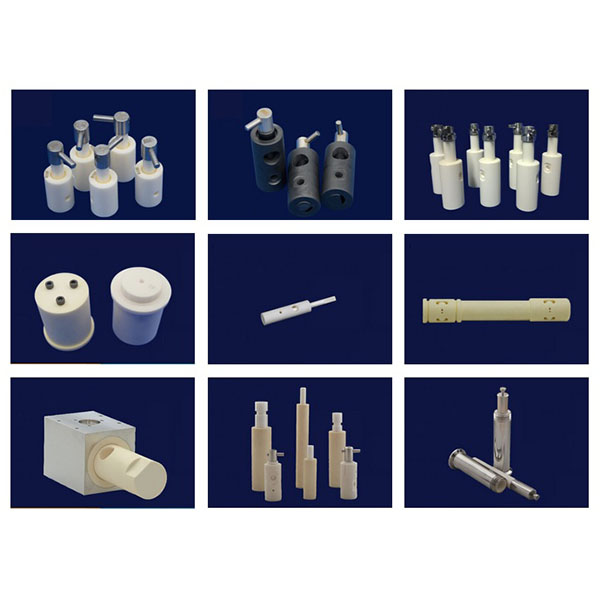

2. Aplicações típicas: corpos e cabeçotes de bombas resistentes à corrosão, impulsores cerâmicos, mangas de vedação, sedes de válvulas, buchas, distribuidores de fluidos e componentes para sistemas de transferência de fluidos de alta temperatura ou altamente corrosivos.

Recomendações de projeto e considerações de fabricação:

1. Espessura da parede e suporte: Evite estruturas com paredes excessivamente finas ou reserve posições de suporte de usinagem na fase de projeto para reduzir o risco de quebra durante a usinagem e a manutenção.
2. Filtros e transições: aplique filtros apropriados em canais de fluxo, orifícios de passagem e bordas para reduzir a concentração de tensão e facilitar a usinagem e a otimização do desempenho do fluido.
3. Superfícies de vedação e acoplamento: projete superfícies de vedação críticas como planos políveis ou superfícies cilíndricas e considere as folgas de montagem e os requisitos de rugosidade da superfície.
4. Projeto modular: para passagens internas altamente complexas ou cavidades profundas, considere usinar módulos separados e montá-los com precisão para melhorar o rendimento e facilitar a manutenção posterior.
