Usinagem CNC de hastes cerâmicas para peças de instrumentos

Com maquinário especializado, ferramentas diamantadas e fluxos de processo maduros, podemos atender aos rigorosos requisitos de concentricidade, circularidade, tolerâncias de diâmetro e acabamento superficial de hastes cerâmicas em áreas como eletrônica, semicondutores, instrumentos de precisão, dispositivos médicos, aeroespacial e indústrias de alta temperatura.

Equipamentos e ferramentas:

1. Máquinas: Equipadas com tornos CNC de alta rigidez, retificadoras cilíndricas externas, retificadoras sem centro e equipamentos de retificação/polimento de precisão para o processamento de hastes cerâmicas de vários diâmetros e comprimentos.
2. Ferramentas e consumíveis: Utilizando ferramentas de torneamento de diamante, rebolos de diamante e peças de desgaste dedicadas, a geometria da ferramenta e os parâmetros de retificação são otimizados para a alta dureza da cerâmica, a fim de reduzir os riscos de lascas e rachaduras.
3. Equipamentos auxiliares: Eixos de alta precisão, sistemas de balanceamento dinâmico e projetos de supressão de vibração garantem a estabilidade do processo de usinagem.

Principais métodos de usinagem para usinagem CNC de hastes cerâmicas:

1. Torneamento de precisão e retificação cilíndrica externa: usados para usinagem inicial e controle de tamanho aproximado, combinados com fixação rígida para obter posicionamento axial e usinagem da face final.
2. Retificação sem centro e retificação centrada: adequadas para usinagem de diâmetro externo de alta eficiência e controle de consistência dimensional, especialmente para processamento em lote de hastes de pequeno diâmetro/longas.
3. Usinagem assistida por vibração ultrassônica (USM) e retificação com diamante: reduzem as forças de corte, limitam a propagação de trincas e melhoram a integridade da superfície.
4. Polimento fino e acabamento de ultraprecisão: processos de polimento mecânico ou polimento químico-mecânico (CMP) são usados para obter superfícies com acabamento espelhado ou rugosidade ultrabaixa.
5. Usinagem de microporos e furos internos: Furos internos de alta precisão são obtidos por meio de microperfuração, alargamento/retificação ou processos especiais guiados por revestimento.

Resfriamento, evacuação de cavacos e fixação para usinagem CNC de hastes cerâmicas:

1. Estratégias de resfriamento: use meios de resfriamento e lubrificação controlados (incluindo formulações de refrigerante necessárias) para reduzir o acúmulo de calor local e evitar trincas causadas por tensão térmica.
2. Evacuação de cavacos e limpeza: Otimize os percursos das ferramentas e as rotas de evacuação de cavacos, combinados com processos de limpeza eficientes para evitar a incorporação de partículas abrasivas e a contaminação da superfície.
3. Soluções de fixação: Fixações rígidas ou flexíveis personalizadas, suportes concêntricos e suportes de face final para garantir a concentricidade e minimizar a deformação da haste.

Materiais usináveis e aplicações típicas:

1. Materiais típicos: Alumina densa (Al2O3), nitreto de silício (Si3N4), carboneto de silício (SiC), nitreto de alumínio (AlN) e outras cerâmicas densas e compósitos cerâmicos.

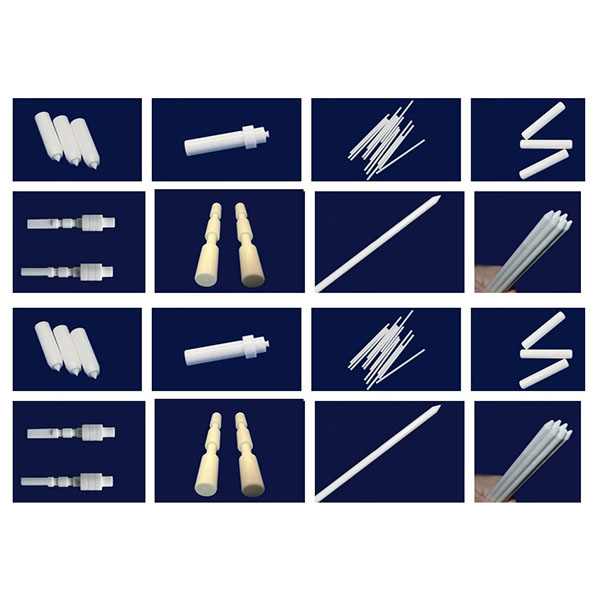

2. Aplicações típicas: Eixos de precisão, hastes isolantes, suportes de sensores, bainhas de termopares, pinos resistentes ao desgaste, núcleos de válvulas, suportes mecânicos de semicondutores e componentes de dispositivos médicos.

Recomendações de projeto e considerações de fabricação:

1. Controle da relação comprimento/diâmetro: hastes longas e finas são propensas a deflexão e vibração; recomenda-se considerar faixas de diâmetro apropriadas ou usinagem segmentada na fase de projeto para melhorar o rendimento.
2. Diretrizes de suporte e fixação: Para usinagem de hastes longas, use suportes intermediários ou suportes centrais para evitar excentricidade e erros de forma causados pela fixação em uma única extremidade.
3. Filtros e tratamento da face final: aplique chanfros ou filtros apropriados nas áreas de contato da face final e nas bordas dos orifícios para reduzir a concentração de tensão e facilitar a montagem e o revestimento.

Controle de qualidade e inspeção:

1. Equipamento de inspeção: Equipado com máquinas de medição por coordenadas (CMM), testadores de circularidade, testadores de rugosidade de superfície, microscópios e, quando necessário, equipamento de teste não destrutivo para inspeção dimensional, de forma e de superfície.
2. Rastreabilidade e documentação: Forneça relatórios de inspeção do primeiro artigo (FAI), certificados de materiais e registros de lotes para apoiar a integração com os sistemas de gestão da qualidade dos clientes.
