Usinagem CNC de válvulas cerâmicas para controle de precisão

Com máquinas-ferramentas especializadas, ferramentas diamantadas e processos maduros, conseguimos uma conformação precisa, vedação hermética e resistência à corrosão e ao desgaste a longo prazo, adaptadas à elevada dureza e fragilidade dos materiais cerâmicos, tornando as nossas soluções adequadas para equipamentos de controlo de fluidos em processamento químico, farmacêutico, petrolífero, semicondutores, alimentar e condições de serviço a altas temperaturas/altamente corrosivas.

Equipamentos e ferramentas:

1. Máquinas e rigidez: Equipados com fresadoras CNC de cinco e três eixos de alta rigidez, centros de torneamento e fresagem de precisão, retificadoras cilíndricas externas e equipamentos especializados de microusinagem para atender aos requisitos de precisão de posicionamento e repetibilidade para usinagem complexa de múltiplas faces e canais de fluxo internos.
2. Ferramentas e consumíveis: Utilizando fresas de diamante, ferramentas de torneamento de diamante, rebolos de diamante e ferramentas com revestimento ultra-rígido, otimizamos a geometria da ferramenta e os parâmetros de corte e retificação para cerâmicas, a fim de reduzir os riscos de lascas e rachaduras.
3. Equipamentos auxiliares: Eixos de alta precisão, sistemas de refrigeração e filtragem de ultra-alta pressão, dispositivos de supressão de vibração e acessórios dedicados para garantir a estabilidade da usinagem e a integridade da superfície.

Principais métodos de usinagem para usinagem CNC de válvulas cerâmicas:

1. Fresagem e escultura de precisão: Usadas para desbaste e acabamento de formas complexas de corpos de válvulas, contornos de canais de fluxo e superfícies de contato de vedação; a articulação de cinco eixos permite a conclusão de geometrias complexas em uma única configuração.
2. Lapidação, retificação e afiação: Usadas para levar as sedes das válvulas, os núcleos das válvulas e as superfícies de vedação a tolerâncias geométricas rigorosas e alta qualidade de superfície.
3. Usinagem assistida por vibração ultrassônica (USM) e retificação com diamante: reduzem as forças de corte, limitam a propagação de trincas e melhoram a integridade da superfície em cerâmicas frágeis; adequadas para estruturas de paredes finas ou delgadas.
4. EDM (usinagem por descarga elétrica) e microusinagem: empregadas para a formação de alta precisão de características difíceis de usinar, como cavidades internas complexas, ranhuras estreitas ou furos profundos.
5. Polimento e polimento químico-mecânico (CMP): Obtenha superfícies de vedação e contato deslizante com acabamento espelhado ou rugosidade ultrabaixa para melhorar o desempenho da vedação e a vida útil.

Resfriamento, evacuação de cavacos e fixação:

1. Estratégias de resfriamento: use resfriamento controlado e lubrificantes filtrados para reduzir o acúmulo de calor local e evitar rachaduras ou desvios dimensionais/de forma causados por tensão térmica.
2. Evacuação de cavacos e limpeza: Otimize os percursos da ferramenta e as rotas de evacuação de cavacos, complementados por procedimentos de limpeza eficientes, para evitar que partículas abrasivas se incrustem nas superfícies de vedação ou canais de fluxo e criem riscos de vazamento.
3. Soluções de fixação: Fixações rígidas e flexíveis personalizadas, suportes concêntricos e projetos de suporte multiponto para garantir que peças de paredes finas e formas complexas não se deformem durante a usinagem.

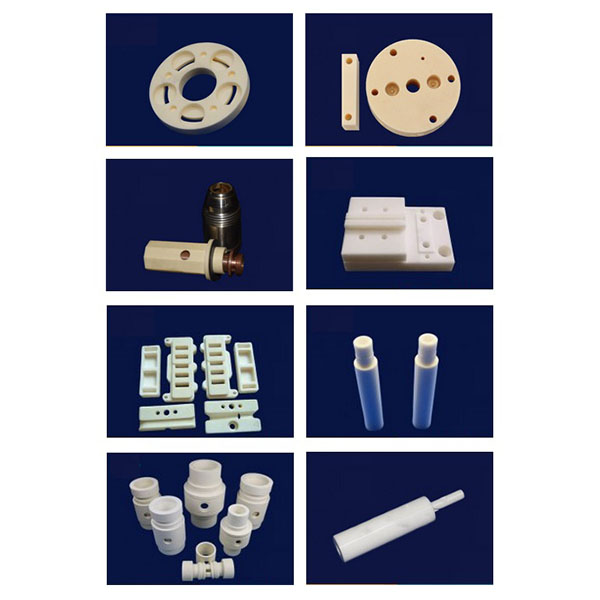

Materiais usináveis e aplicações típicas para usinagem CNC de válvulas cerâmicas:

1. Materiais típicos: alumina densa (Al2O3), nitreto de silício (Si3N4), carboneto de silício (SiC), nitreto de alumínio (AlN) e materiais compostos cerâmicos funcionais.
2. Aplicações típicas: Válvulas para transferência de meios corrosivos ou abrasivos, válvulas de medição de precisão, conjuntos de sede e núcleo de válvulas, válvulas sanitárias e válvulas para aplicações em processos de alta temperatura ou semicondutores.
