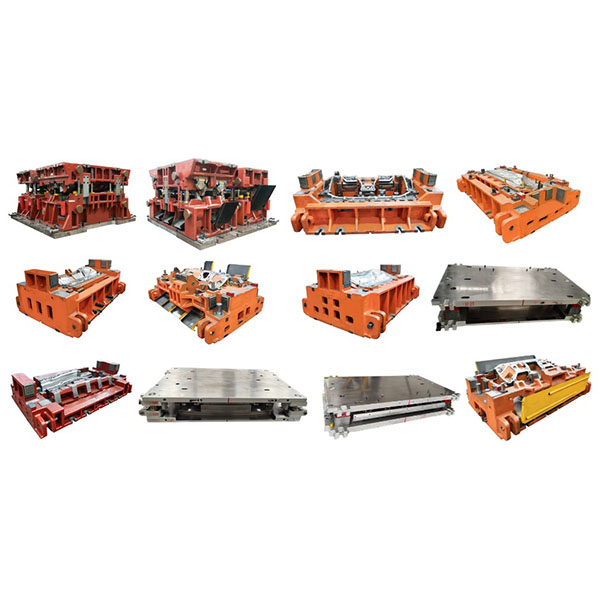

matriz de estampagem a frio para invólucros de peso e anéis de flange

A matriz de estampagem a frio é uma ferramenta especializada usada para cortar, dobrar, moldar e montar chapas metálicas à temperatura ambiente.

Principais características das matrizes de estampagem a frio:

1. Alta eficiência para produção em massa: compatível com prensas de alta velocidade e linhas de produção contínuas para alcançar um alto rendimento estável e atender às necessidades de produção de médio a grande volume.
2. Boa consistência dimensional: O design preciso da matriz e as tolerâncias de usinagem rigorosas garantem dimensões e formas geométricas consistentes das peças, facilitando a montagem subsequente.
3. Integração de múltiplas operações: pode integrar recorte, dobra, estiramento, chanfradura, conformação, perfuração e outras operações em uma única matriz ou matriz progressiva, reduzindo o trabalho manual e o processamento secundário.
4. Custo controlável: baixo custo unitário e alta utilização de material tornam-no adequado para produção em massa; a amortização ao longo da vida útil da matriz reduz o custo total de produção.
5. Compatibilidade de estrutura e material: Adequado para vários metais de conformação a frio (como aço laminado a frio, aço inoxidável, cobre, ligas de alumínio, etc.) com parâmetros de matriz e processo otimizados para diferentes materiais.

Peças aplicáveis e cenários de aplicação para matrizes de estampagem a frio:

1. Indústria automotiva: clipes de mola, fixadores, suportes, retentores, peças de blindagem e outros componentes estruturais e funcionais.
2. Eletrônicos e eletrodomésticos: suportes de bateria, tiras de contato, tampas de proteção, conectores, pequenas caixas e estruturas.
3. Eletrodomésticos e bens de consumo: suportes de painel, componentes de dobradiças de portas, tiras de acabamento e fixadores.
4. Ferragens e peças industriais: flanges, juntas, placas de conexão, placas de mola e outras peças de chapa fina que exigem alta consistência.
5. Adequado para cenários que exigem alta repetibilidade, encaixe intercambiável ou fornecimento em grande volume.

Tipos comuns de matrizes e destaques estruturais:

1. Matriz de operação única (matriz de estação única): estrutura simples, adequada para corte em massa de peças de operação única ou validação de produção em pequenos lotes.
2. Moldes progressivos: realizam várias operações em uma única linha de alimentação, alta eficiência, adequados para peças complexas de grande volume.
3. Matrice composta: realiza várias operações simultaneamente na mesma estação, reduzindo o tempo de ciclo, mas exigindo alta rigidez da prensa.
4. Matrizes contínuas e matrizes de estampagem: usadas para peças complexas de conformação e estampagem profunda, exigindo controle adequado do fluxo de material e projeto de lubrificação.

Pontos-chave no projeto e fabricação de matrizes:

1. Materiais e tratamento térmico: Selecione aços para matrizes de alta resistência e aplique o tratamento térmico adequado para obter resistência ao desgaste e tenacidade à fratura.
2. Tolerâncias e ajustes: controle rigorosamente os pinos-guia, buchas, folgas de corte e raios de corte para garantir a qualidade do corte e a vida útil da ferramenta.
3. Considere o fluxo do material e a recuperação elástica: use layout de corte adequado, relações de estampagem e projeto de chanfro para reduzir efeitos de enrugamento, rachaduras e recuperação elástica.
4. Soluções de lubrificação e manuseio de sucata: projete caminhos de lubrificação e orifícios de ejeção/sucata adequados para reduzir os riscos de aderência, arranhões e emperramento do material.
5. Segurança e acessibilidade para manutenção: Reserve espaço para inspeção e manutenção e projete peças de troca rápida para facilitar a manutenção diária e prolongar a vida útil da matriz.
