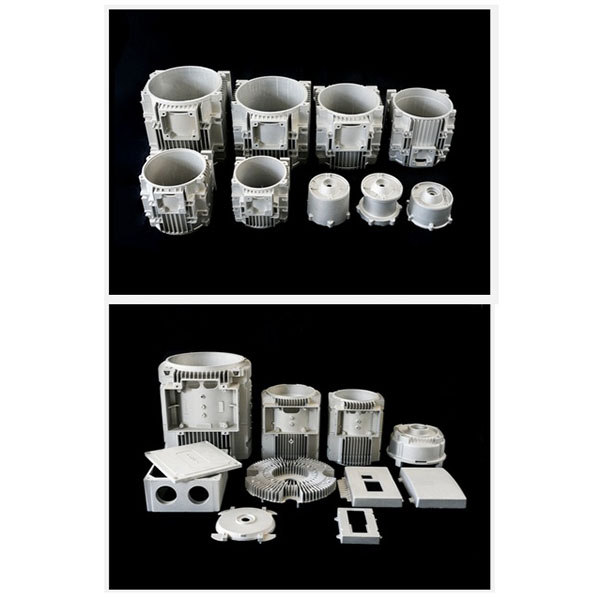

Carcaça do motor fundida com refrigeração de precisão e aberturas de ventilação

As carcaças de motor fundidas possuem boa resistência estrutural, desempenho de dissipação de calor e estabilidade dimensional. Com operações adequadas de canalização, ventilação e pós-processamento, elas podem atender aos requisitos para operação confiável do motor a longo prazo e são amplamente utilizadas na fabricação de motores, novas energias, eletrodomésticos e equipamentos de transmissão industrial.

Materiais e tratamentos de superfície:

1. Materiais comuns: Normalmente, utilizam-se ligas de alumínio, como ADC12 e A380, ou materiais de liga leve especificados pelo cliente, selecionando o grau da liga com base na resistência e no desempenho térmico exigidos pela aplicação.
2. Tratamentos de superfície: Dependendo do ambiente operacional, jateamento de areia, polimento, anodização, revestimento em pó ou revestimentos anticorrosivos especiais podem ser fornecidos para melhorar a aparência e aumentar a resistência à corrosão e as propriedades de isolamento.
3. Usinagem e mandrilamento de precisão: Realizar mandrilamento ou fresagem de precisão em superfícies de contato críticas para garantir a precisão do encaixe dos rolamentos do motor, flanges e tampas das extremidades.

Pontos-chave da estrutura e do design:

1. Design da cavidade e do canal de resfriamento: Otimize a geometria da cavidade e a distribuição da espessura da parede e, quando necessário, projete nervuras de resfriamento internas ou nervuras de reforço para melhorar a eficiência da dissipação de calor e reduzir a deformação térmica.
2. Layout de entradas e saídas: Organize entradas, canais e ranhuras de ventilação de forma adequada para reduzir o risco de aprisionamento de ar, encolhimento e fechamentos a frio, garantindo a densidade da fundição e o desempenho mecânico.
3. Tolerâncias de usinagem e referências de localização: Reserve tolerâncias de usinagem para superfícies de montagem críticas e especifique referências de localização no projeto para facilitar a montagem e a inspeção subsequentes.
4. Reforço estrutural e otimização de peso: Obtenha um projeto leve adicionando nervuras e otimizando a espessura da parede, garantindo resistência e rigidez, reduzindo custos de material e energia.

Processos de fabricação de carcaças de motor fundidas:

1. Controle do processo de fundição sob pressão: use velocidades de enchimento, pressão de retenção e curvas de resfriamento adequadas e otimize os ciclos de troca de molde e os parâmetros de vazamento para garantir o rendimento e a estabilidade dimensional.
2. Operações de pós-processamento: Inclua rebarbação, limpeza, tratamento térmico (se necessário), tratamentos de superfície e usinagem de precisão para garantir a qualidade da superfície e o encaixe da montagem.
3. Inspeção da montagem: Realize testes de montagem em superfícies de acoplamento, orifícios de montagem e recursos de localização e execute retrabalho ou usinagem secundária, se necessário.

Áreas de aplicação típicas de carcaças de motor fundidas:

1. Várias carcaças de motor (motores de acionamento, motores de bomba, motores de ventilador, etc.).
2. Caixas de motor para veículos elétricos e de energia nova.
3. Carcaças para motores de eletrodomésticos e pequenos motores industriais.
4. Peças funcionais de carcaças que exigem boa dissipação de calor, resistência estrutural e precisão dimensional.

As carcaças de motor fundidas possuem boa resistência estrutural, desempenho de dissipação de calor e estabilidade dimensional. Com operações adequadas de canalização, ventilação e pós-processamento, elas podem atender aos requisitos para operação confiável do motor a longo prazo e são amplamente utilizadas na fabricação de motores, novas energias, eletrodomésticos e equipamentos de transmissão industrial.
