Soluções de moldes de injeção multicavidades para produção em massa

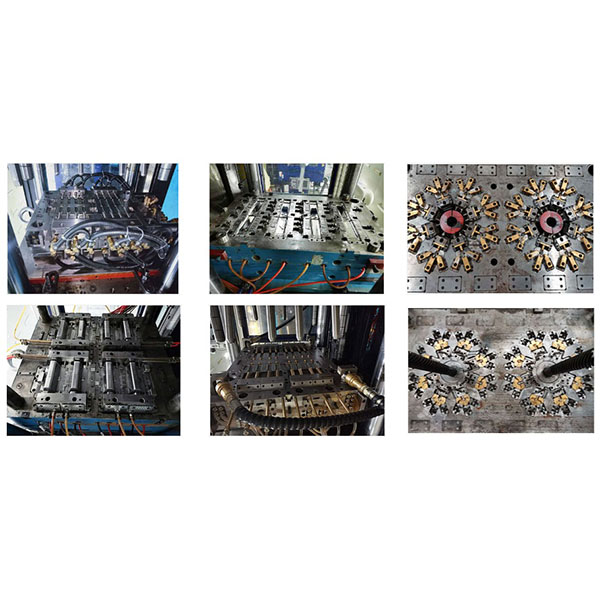

Um molde de injeção multicavidades é um tipo de molde no qual várias cavidades são dispostas dentro do mesmo molde, de modo que várias peças acabadas possam ser produzidas simultaneamente em um único ciclo de fixação e injeção.

Cenários de aplicação típicos:

1. Caixas de eletrônicos de consumo, pequenos conectores e fixadores que exigem fornecimento em grande volume.
2. Pequenas peças para interiores automotivos, clipes e inserções produzidos em lotes.
3. Acessórios plásticos domésticos e de uso diário (como ganchos, fivelas e peças decorativas).
4. Peças descartáveis para dispositivos médicos ou pequenos acessórios esterilizáveis (dependendo dos requisitos de material e certificação).
5. Pequenas embalagens e peças de produtos de consumo com ciclos curtos.

Formas principais:

1. Várias cavidades idênticas: cada cavidade tem a mesma forma e tamanho, adequadas para a produção em massa de um único tipo de peça.
2. Molde familiar: diferentes cavidades dentro do mesmo molde produzem várias peças diferentes, adequadas para a produção de conjuntos ou componentes combinados.
3. Molde empilhado: um maior número de cavidades é obtido através do empilhamento de camadas superiores e inferiores ou múltiplas camadas de cavidades, economizando espaço e aumentando a produção.
4. Molde com múltiplas cavidades e canal quente: utiliza um sistema de canal quente para fornecer material de maneira uniforme, reduzindo o desperdício e melhorando o equilíbrio do enchimento.

Pontos de design e considerações de engenharia:

1. Equilíbrio do canal e da porta: projete layouts de canais frios ou quentes de maneira razoável e use válvulas ou distribuição equilibrada quando necessário para garantir um enchimento consistente em todas as cavidades.
2. Circuitos de resfriamento equilibrados: forneça caminhos de resfriamento equivalentes para cada cavidade para evitar empenamento ou variação dimensional causada por diferenças de temperatura.
3. Controle de consistência da cavidade: use usinagem de precisão e controle de tolerância rigoroso para garantir a consistência dimensional e a qualidade da superfície entre as cavidades.
4. Rigidez e estrutura do molde: a base do molde, os núcleos e o layout da cavidade devem garantir uma distribuição uniforme da força durante a fixação para evitar deformações e rebarbas.
5. Correspondência da máquina de injeção: confirme se o volume de injeção, a força de fixação e o desempenho da máquina atendem aos requisitos de injeção e retenção para o número simultâneo de cavidades.
6. Projeto de ventilação e ejeção: organize adequadamente as ranhuras de ventilação, os pinos ejetores e os mecanismos de ejeção para garantir a remoção completa da peça sem danificar a aparência.
7. Manutenção e facilidade de manutenção: projete núcleos substituíveis, acesso para manutenção do canal quente e estruturas fáceis de limpar para reduzir os custos de manutenção a longo prazo.

Vantagens dos moldes de injeção multicavidades:

1. Aumentam significativamente a capacidade de produção e reduzem o custo unitário por peça (especialmente para peças pequenas com tempos de ciclo curtos).
2. Melhorar a capacidade de fornecimento contínuo para linhas de produção, reduzindo a frequência de troca de moldes e o tempo de inatividade.
3. Alcançar uma qualidade de produto mais consistente em condições de processo estáveis.

Limitações e riscos dos moldes de injeção multicavidades:

1. Alto custo de fabricação do molde, estrutura complexa e longos ciclos de desenvolvimento e moldagem experimental.
2. Maior dificuldade em manter a consistência da cavidade, exigindo um controle de processo mais rigoroso e suporte da análise de fluxo do molde.
3. Requisitos mais elevados para a capacidade da máquina de injeção, e uma única falha pode afetar um grande número de peças.
