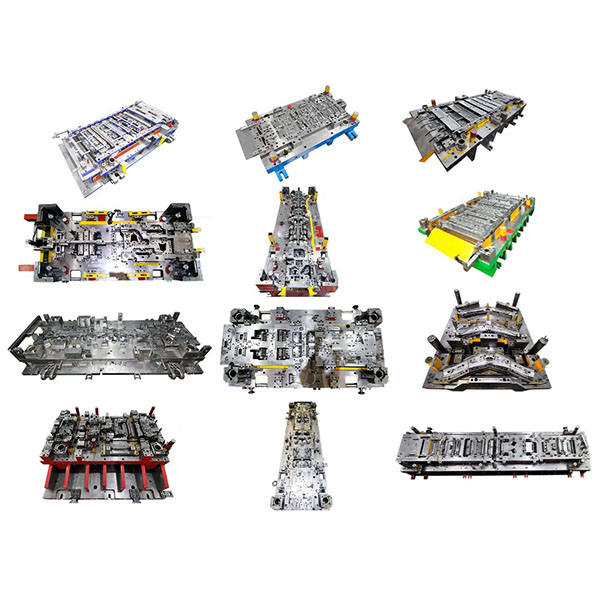

matriz de estampagem progressiva para caixas metálicas e clipes

O processo de matriz progressiva é adequado para produção em massa contínua e em alta velocidade, podendo produzir com eficiência peças complexas de chapa fina com múltiplas operações em um único conjunto de matrizes e uma única linha de alimentação. As matrizes progressivas são comumente usadas para fabricar pequenas carcaças, peças de contato, clipes de mola, tampas de proteção eletrônica e outras peças que exigem altas taxas de takt e dimensões estáveis.

Principais características das matrizes progressivas:

1. Alta velocidade e alta capacidade: A alimentação contínua da bobina e a operação em estações paralelas permitem tempos de ciclo muito curtos e produção estável, adequados para produção de médio a grande volume.
2. Alto grau de integração do processo: várias operações são realizadas em sequência na tira, reduzindo o manuseio entre operações e a intervenção manual, melhorando o rendimento e reduzindo os custos de mão de obra.
3. Boa consistência e intercambiabilidade: O design preciso da matriz e a localização confiável garantem dimensões e geometria consistentes das peças, facilitando a montagem subsequente e a intercambiabilidade.
4. Vantagens claras em termos de custos: baixo custo unitário de produção e alta utilização de material; a amortização ao longo de longas séries de matrizes reduz ainda mais o custo unitário de fabricação para produção em massa.
5. Estrutura compacta: em comparação com as matrizes de transferência, as matrizes progressivas são geralmente mais compactas e ocupam menos espaço, sendo adequadas para prensas de alta velocidade e linhas de produção automatizadas.

Peças aplicáveis e cenários de aplicação para matrizes progressivas:

1. Peças automotivas: conectores, retentores, clipes, proteções de componentes eletrônicos, etc.
2. Eletrônicos e eletrodomésticos: tiras de contato de bateria, conectores terminais, caixas de sensores, pequenos invólucros, etc.
3. Eletrodomésticos e produtos de consumo: peças decorativas, fixadores, componentes de dobradiças de portas, suportes de painéis, etc.
4. Ferragens e peças industriais: pequenas flanges, juntas, placas de conexão e outras peças de chapa fina formadas em várias estações.
5. Cenários adequados: ambientes de produção contínua sensíveis ao tempo de ciclo, consistência dimensional e custo.

Recomendações de materiais e tratamento de superfície:

1. Materiais comuns: aço laminado a frio, aço inoxidável, cobre e ligas de cobre, ligas de alumínio e outras chapas metálicas moldáveis a frio. O tipo e a espessura do material devem corresponder ao projeto da matriz, às proporções de desenho e ao processo de estampagem.
2. Tratamentos de superfície: pós-processamentos como galvanoplastia, revestimento químico, pintura, revestimento eletrostático e anodização (para alumínio) podem ser aplicados; selecione o tratamento de acordo com os requisitos de resistência à corrosão, condutividade e aparência.
3. Correspondência do projeto: Avalie a formabilidade da peça e a compatibilidade com os processos posteriores antes de selecionar os materiais e os tratamentos de superfície para evitar afetar a qualidade da estampagem ou o desempenho da montagem.

Pontos-chave no projeto e fabricação de matrizes:

1. Layout da estação e encaixe da tira: Organize as estações para otimizar a utilização do material e a sequência de operação, controle as proporções de desenho e a geometria da tira para reduzir defeitos.
2. Precisão de localização e orientação: use guias de precisão, buchas e recursos de localização para garantir o posicionamento sincronizado e a precisão de usinagem em todas as estações.
3. Design da aresta de corte e folga: defina folgas de corte e raios de aresta de corte adequados com base no material e na espessura para prolongar a vida útil da ferramenta e melhorar a qualidade do corte.
4. Lubrificação e manuseio de sucata: projete esquemas de lubrificação eficazes e caminhos de sucata/ejeção para evitar que o material grude, risque e emperre, garantindo uma operação contínua.
5. Teste e ajuste: durante o teste da matriz, execute a verificação da primeira peça e o ajuste do ciclo; ajuste a sequência da estação, o buffer e os mecanismos de remoção da tira conforme necessário para estabilizar a produção.

Controle de processo e garantia de qualidade:

1. Verificação do primeiro artigo: Após o teste, realize a inspeção dimensional, de aparência e funcional dos primeiros artigos para confirmar os parâmetros da matriz e do processo.
2. Monitoramento online: aplique o monitoramento dos parâmetros de estampagem, contagem automática e inspeção por amostragem de dimensões críticas para detectar anomalias prontamente e reduzir as taxas de defeitos.
3. Manutenção: Inspecione regularmente o desgaste da aresta de corte, os ajustes de guia e o estado da lubrificação; substitua os consumíveis de acordo com o plano e registre a vida útil da matriz.
4. Rastreabilidade: Estabeleça registros de lotes e inspeções para facilitar o rastreamento de problemas e a melhoria contínua.
