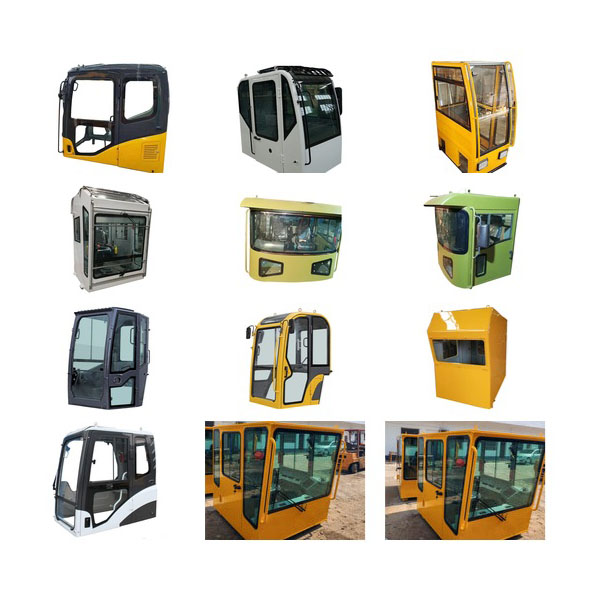

Fabricação de chapas metálicas para cabines de máquinas de construção

Os produtos acabados em chapa metálica para cabines de máquinas de construção apresentam uma construção robusta, resistência à vibração, alta rigidez, fácil instalação e um equilíbrio entre proteção e conforto. São amplamente utilizados em cabines e acessórios relacionados para escavadoras, carregadoras, bulldozers, guindastes e outras máquinas de construção.

Processos e equipamentos de fabricação:

1. Corte: corte a laser, corte a plasma e cisalhamento CNC são usados para perfis de revestimento externo, aberturas de janelas e recortes.
2. Dobragem e conformação: prensas CNC (CNC, Press Brake) são utilizadas para formar bainhas, flanges e suportes de montagem da cabine, garantindo precisão dimensional e ajuste de montagem.
3. Estampagem e estampagem profunda: usadas para produzir painéis padrão, peças de reforço e componentes formados complexos.
4. Soldagem: soldagem por pontos, MAG/MIG, TIG (arco de argônio) e dispositivos de soldagem são usados para soldagem da estrutura da carroceria e do chassi, garantindo resistência estrutural e consistência da soldagem.
5. Usinagem e processamento fino: fresagem, perfuração, rosqueamento e alargamento proporcionam precisão para orifícios de fixação e orifícios de localização.
6. Tratamento de superfície e linhas de montagem: jateamento, fosfatização, revestimento em pó, pintura, revestimento eletroforético, galvanoplastia e estações de montagem automatizadas melhoram a resistência às intempéries e a consistência da aparência.

Considerações de projeto estrutural e funcionalidade:

1. Segurança e resistência: projete nervuras de reforço, zonas de absorção de energia e estruturas de suporte de carga de acordo com os requisitos de carga do veículo e proteção contra colisões para garantir a segurança do operador.
2. Controle de vibração e ruído: reduza a transmissão de vibração e o ruído por meio de juntas adequadas, materiais de amortecimento e estruturas de suporte para aumentar o conforto do operador.
3. Visibilidade e layout de abertura: projete o para-brisa, as janelas laterais e as aberturas das portas e estruturas de montagem para garantir visibilidade e vedação.
4. Ergonomia e montagem: reserve posições de montagem padrão para painéis de controle, visores, aberturas de ventilação, interfaces de ar condicionado e pontos de montagem dos assentos para facilitar a montagem e a manutenção.
5. Proteção e vedação: projetar ranhuras de vedação, vedações de borracha e canais de drenagem para proteção contra poeira e chuva externas, a fim de atender aos níveis de proteção exigidos.
6. Aterramento e roteamento de cabos: reserve dutos de cabos, pontos de fixação e terminais de aterramento para dispositivos eletrônicos, iluminação e fiação de controle para facilitar o roteamento e o gerenciamento de EMC.

Áreas de aplicação:

1. Cabines e acessórios para escavadoras, carregadoras, bulldozers, gruas e outras máquinas de construção.
2. Componentes de cabines para máquinas agrícolas, florestais e de engenharia municipal.
3. Salas de máquinas para equipamentos de mineração, cabines para veículos especiais e cabines personalizadas para operadores de equipamentos pesados.
