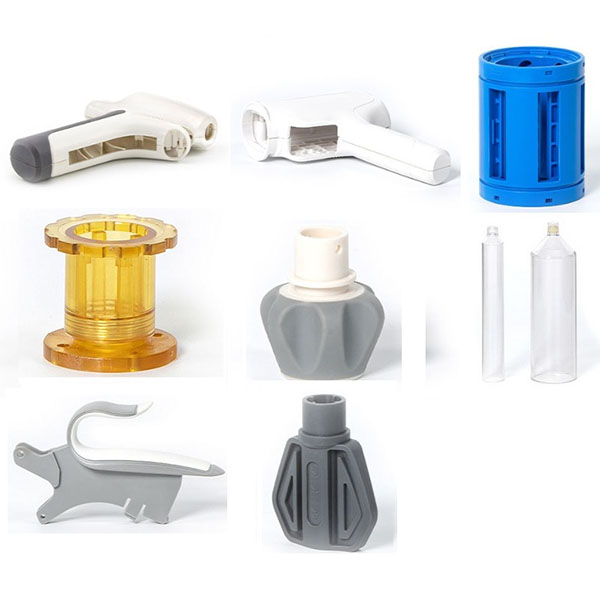

peças moldadas por injeção termoplástica para dispositivos médicos

Peças moldadas por injeção termoplástica para dispositivos médicos são componentes de precisão formados por moldagem por injeção de plásticos termoplásticos de engenharia e são amplamente utilizados em caixas de dispositivos médicos, peças estruturais, peças guia, encaixes, conectores, acessórios descartáveis e conjuntos médicos reutilizáveis.

Aplicações típicas:

1. Caixas e painéis de dispositivos médicos: como invólucros e peças estruturais para monitores, analisadores e dispositivos portáteis.
2. Conectores de fluidos e corpos de válvulas: peças de interface e sedes de válvulas usadas para infusão, administração de medicamentos e conexões de tubos.
3. Acessórios consumíveis descartáveis ou reutilizáveis: como acessórios para amostradores, suportes para reagentes e dispositivos de fixação de cateteres (sujeitos a requisitos de material).
4. Suportes internos e peças de posicionamento: ranhuras de plástico e estruturas de suporte usadas para localizar PCBs, sensores ou componentes ópticos.
5. Peças não críticas de suporte de carga de instrumentos cirúrgicos: como alças, mangas, botões e mecanismos de operação (a seleção de materiais deve atender aos requisitos de esterilidade e resistência química).

Materiais comuns e características das peças moldadas por injeção termoplástica:

1. Polipropileno (PP) de grau médico: boa estabilidade química, resistência química e pode ser selado a quente ou soldado.
2. Policarbonato de grau médico (PC): resistente a impactos e altamente transparente, adequado para janelas transparentes e peças estruturais.
3. Poliamida de grau médico (PA, nylon): resistente ao desgaste e à fadiga, adequada para peças de suporte de carga ou encaixe deslizante (observe os efeitos da absorção de umidade nas dimensões).
4. Materiais modificados com poliimida de grau médico e POM (polioximetileno): usados para peças que exigem alta rigidez e baixo atrito.
5. PPSU, PEEK e outros plásticos de engenharia de alta qualidade de grau médico: usados para dispositivos reutilizáveis sujeitos a esterilização em alta temperatura ou ambientes agressivos.
6. Ao selecionar materiais, considere de forma abrangente a biocompatibilidade, os métodos de esterilização (autoclave, óxido de etileno, irradiação gama, etc.), a resistência química e as propriedades mecânicas.

Pontos de projeto e considerações de engenharia:

1. Tolerâncias dimensionais e superfícies de encaixe: defina dimensões críticas e tolerâncias de encaixe e especifique classes de encaixe e rugosidade da superfície, quando necessário.
2. Design de parede fina e fluxo: distribua a espessura da parede de maneira razoável para evitar áreas excessivamente finas ou grossas que causam empenamento, falhas de injeção ou queimaduras.
3. Tensão e disposição das nervuras: use nervuras, chanfros e filetes para reduzir a concentração de tensão e melhorar a rigidez.
4. Projeto de desmoldagem e ejeção: considere ângulos de inclinação, localizações dos pinos ejetores e sequência de ejeção para proteger características e superfícies de precisão.
5. Locais de pós-processamento e montagem secundária: reserve posições para adicionar pinos, rebites térmicos ou soldagem ultrassônica para facilitar a montagem subsequente.
6. Adaptabilidade ao processo de limpeza e esterilização: para peças esterilizáveis, considere a resistência do material a altas temperaturas/irradiação e projete geometrias fáceis de limpar.
7. Compensação de encolhimento e empenamento do material: defina a compensação dimensional do molde de acordo com o tipo de material e valide com a análise do fluxo do molde.

Processo de moldagem por injeção e fluxo de produção:

1. Recebimento e secagem do material: seque rigorosamente os materiais higroscópicos (como PA) e registre os lotes para garantir a estabilidade dimensional.
2. Preparação do molde e moldagem de teste: realize moldagem de teste, ajuste os parâmetros de entrada, retenção e resfriamento e otimize o rendimento e a consistência dimensional.
3. Moldagem por injeção: controle a velocidade de injeção, a pressão de retenção, a temperatura do molde e o tempo de resfriamento de acordo com as especificações do processo.
4. Pós-processamento e usinagem secundária: corte, soldagem ultrassônica/por placa de calor, rebitagem, montagem ou revestimento de superfície (se permitido).
5. Limpeza e esterilização (se aplicável): realizar limpeza, secagem e esterilização pré-embalagem de acordo com os requisitos do cliente.
6. Inspeção e liberação do produto acabado: realizar inspeções de aparência, funcionalidade, vedação e dimensões, e gerar registros de inspeção e informações de rastreabilidade do lote.
