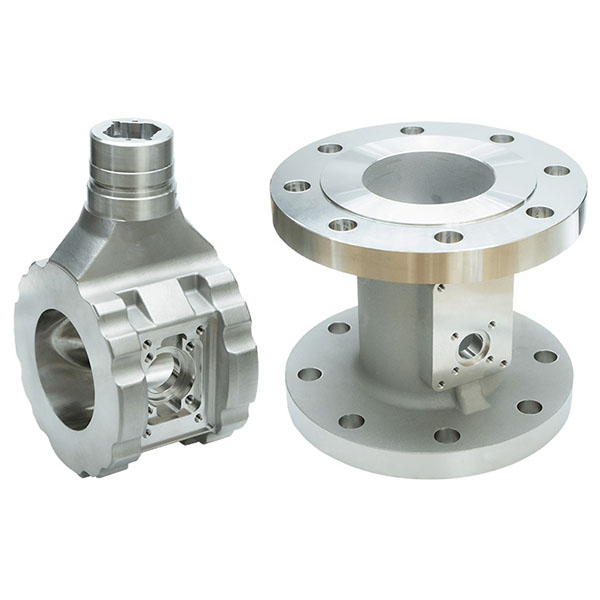

Fundições para medidores de vazão vortex para controle de processos industriais

As peças fundidas para medidores de vazão tipo vórtice são adequadas para validação de protótipos, produção em pequenos lotes e entrega integrada, juntamente com usinagem de precisão subsequente.

Principais características das peças fundidas para medidores de vazão tipo vórtice:

1. Otimização do campo de fluxo interno: Controle rigoroso da cavidade de medição, corpo de resistência (elemento de estrangulamento) e dimensões radiais para garantir a estabilidade e repetibilidade da separação de vórtices, garantindo a precisão da medição de fluxo.
2. Excelente resistência térmica e à pressão: a espessura da parede e o material são projetados de acordo com as condições de operação para garantir uma operação estável a longo prazo em ambientes com vapor, alta temperatura ou alta pressão.
3. Resistência à corrosão e ao desgaste: as opções incluem aço inoxidável, ferro fundido dúctil (nodular), ligas de cobre, etc., ou tratamentos anticorrosivos de superfície para lidar com produtos químicos, água do mar e meios abrasivos.
4. Fácil instalação e conexão: Fornecimento de faces de flange, orifícios para pinos de localização, orifícios roscados e ranhuras de vedação para facilitar a instalação rápida no local, vedação e interfaces de instrumentos.
5. Fácil de usinar e trabalhar a superfície: Após a fundição, as faces do flange podem ser fresadas, os orifícios usinados e as cavidades internas polidas ou retificadas para reduzir o trabalho de ajuste no local.
6. Personalizável: Suporte à personalização com base em desenhos ou modelos 3D do cliente, oferecendo caixas de núcleo, estruturas de perfuração e projetos de reforço de nervuras localizadas para atender a requisitos especiais de carga ou interface de tubulação.

Materiais e processos:

Oferecemos suporte a uma variedade de materiais metálicos, incluindo aço inoxidável (304, 316, 316L), ferro fundido dúctil (nodular), ferro fundido cinzento, ligas de cobre e ligas de alumínio. Os processos comuns incluem fundição em areia, fundição de precisão (por cera perdida) e fundição de baixa pressão, combinados com os tratamentos térmicos necessários (envelhecimento, recozimento) e operações de alívio de tensão para garantir a estabilidade dimensional e as propriedades mecânicas para um serviço de longo prazo.

Precisão e qualidade da superfície:

1. Tolerâncias dimensionais e geométricas: As tolerâncias de planicidade, concentricidade e posição dos orifícios da flange podem ser controladas de acordo com os requisitos do desenho; cavidades de medição críticas e interfaces de flange podem atingir alta precisão.
2. Qualidade da superfície da cavidade interna: Baixa rugosidade da superfície pode ser alcançada através da seleção da areia de moldagem, polimento do molde ou usinagem subsequente (retificação, polimento) para reduzir a interferência da turbulência e o erro de medição.
3. Tratamento da face de vedação: As faces de vedação do flange podem ser produzidas como RTJ, face plana ou face elevada com diferentes requisitos de precisão de usinagem e rugosidade para suportar diferentes tipos de vedação.

Cenários de aplicação típicos:

As peças fundidas para medidores de vazão de vórtice são amplamente utilizadas em campos de controle de processos industriais, como sistemas de aquecimento e vapor, abastecimento de água e tratamento de águas residuais, processos químicos e petroquímicos, transmissão de petróleo e gás, sistemas HVAC, geração de energia e sistemas de caldeiras, em qualquer lugar onde seja necessária uma medição de vazão confiável e estruturas duráveis.
