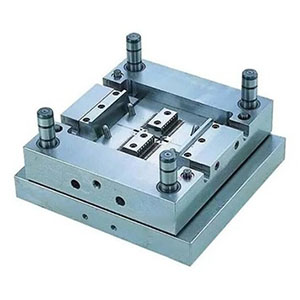

Quais são as classificações das matrizes de estampagem de precisão?

As matrizes de estampagem de precisão também podem ser categorizadas por estrutura ou aplicação em matrizes de estação única, matrizes progressivas, matrizes compostas, matrizes de transferência e matrizes de corte fino.

A seleção do molde deve levar em consideração de forma abrangente a geometria da peça, o material, a tolerância dimensional, o volume de produção, a capacidade do equipamento e o custo.

Classificação das matrizes de estampagem de precisão:

1. Matrizes de cisalhamento (corte/puncionamento):
   • Função: Usam ação de corte para cortar o material em folha ou perfurar o perfil necessário.
   • Matrizes típicas: matrizes de corte, matrizes de perfuração, matrizes de cisalhamento, matrizes de aparagem, matrizes de borda, matrizes de corte, matrizes de puncionamento.
   • Aplicações: abertura de orifícios, corte, separação de resíduos, etc.
2. Matrizes de dobra (formagem):
   • Função: Dobrar uma peça plana ao longo de uma ou mais linhas para formar peças angulares.
   • Matrizes típicas: matrizes de dobra geral, matrizes de dobra por came, matrizes de rebordo (flangeamento), matrizes de dobra de raio, matrizes de dobra de costura, matrizes de dobra de desvio, etc.
   • Aplicações: flanges de caixa, flanges, suportes e outras peças dobradas.
3. Matrizes de estampagem profunda (estampagem):
   • Função: Moldar peças planas em recipientes com fundo, sem costura ou peças com cavidades profundas por meio de estiramento em várias etapas.
   • Matrizes típicas: matrizes de estiramento de estágio único ou múltiplo, matrizes de estiramento e corte, matrizes de reestiramento, etc.
   • Aplicações: latas de óleo, corpos de tanques, peças em forma de copo e outros componentes estampados profundamente.
4. Matrizes de conformação:
   • Função: Alterar a forma da peça em bruto por deformação plástica localizada ou global (métodos sem corte).
   • Matrizes típicas: matrizes de estiramento, matrizes de flangeamento, matrizes de estrangulamento, matrizes de rebordo, matrizes de enrolamento, etc.
   • Aplicações: reforço de nervuras, flanges, padrões decorativos e conformação de superfícies complexas.
5. Matrizes de estampagem/prensagem (extrusão, gravação em relevo, impressão):
   • Função: Usam alta pressão para fazer o metal fluir ou comprimir na forma desejada, ou para gravar padrões ou marcas na superfície.
   • Matrizes típicas: punções de extrusão, matrizes de gravação em relevo, matrizes de estampagem/impressão, matrizes de extrusão de face final, etc.
   • Aplicações: formação de peças de alta resistência com paredes finas, decoração de superfícies, marcação, etc.
6. Matrizes compostas e progressivas (sequenciais):
   • Função: Realizar várias operações (corte, dobra, estiramento, conformação, etc.) continuamente em um conjunto de matrizes ou em uma prensa para melhorar a eficiência e garantir a precisão do posicionamento.
   • Matrizes típicas: matrizes compostas, matrizes progressivas, matrizes de transferência.
   • Aplicações: produção de peças de precisão em grande volume, como caixas eletrônicas e peças de conectores de precisão.
